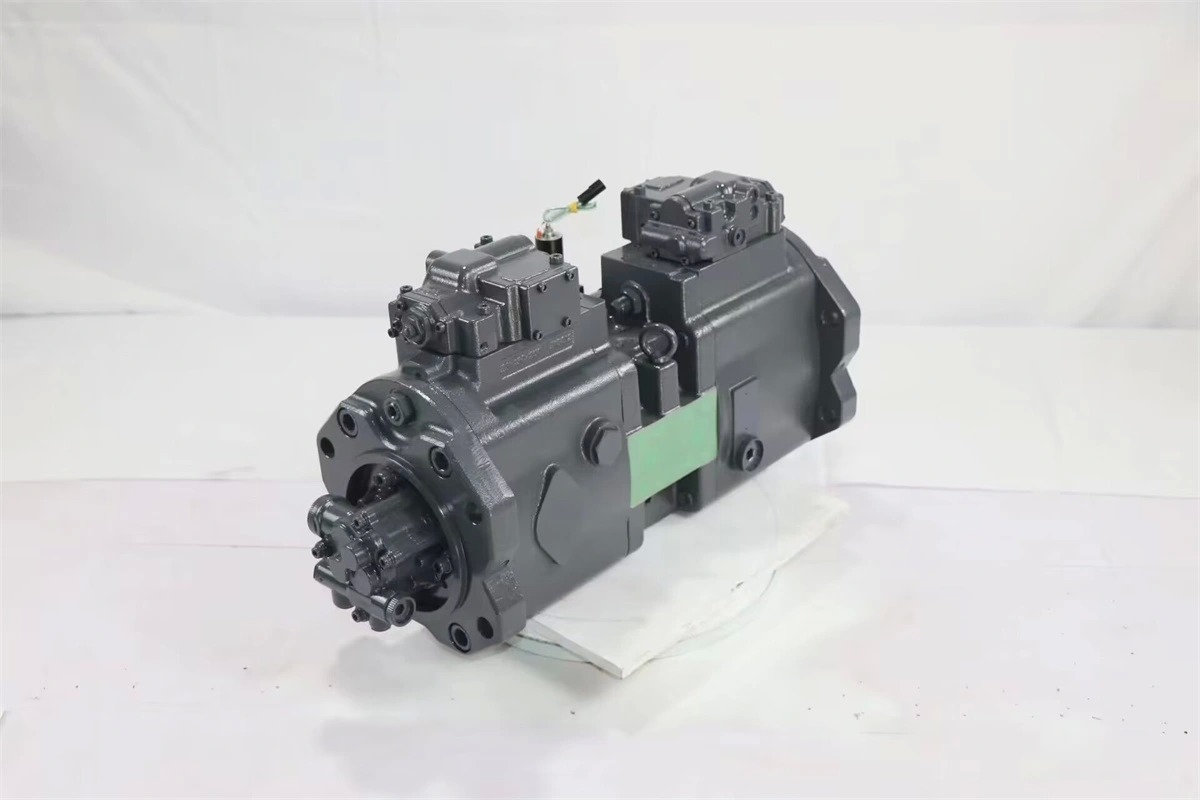

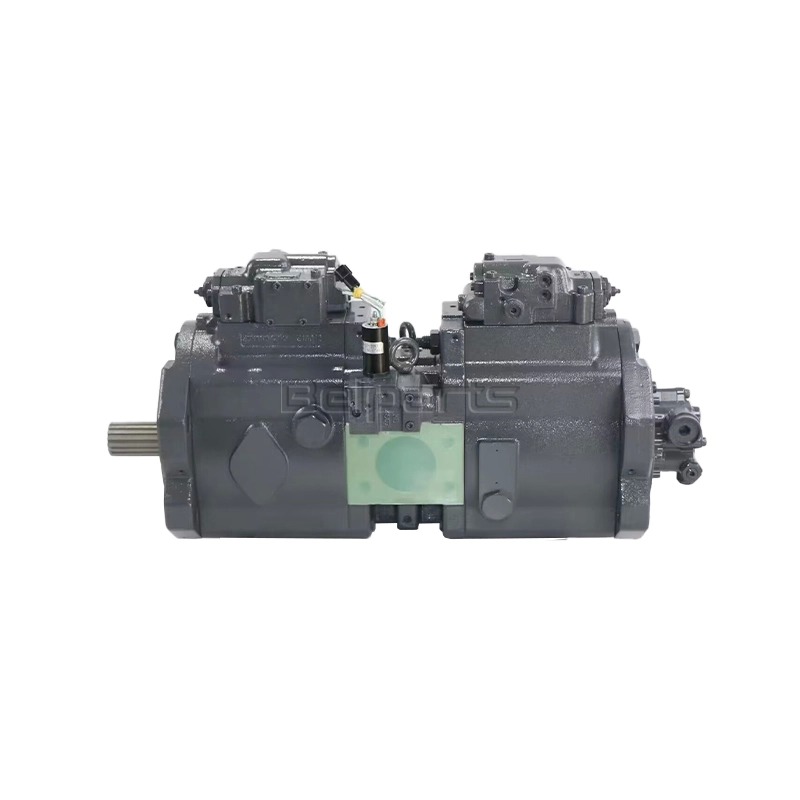

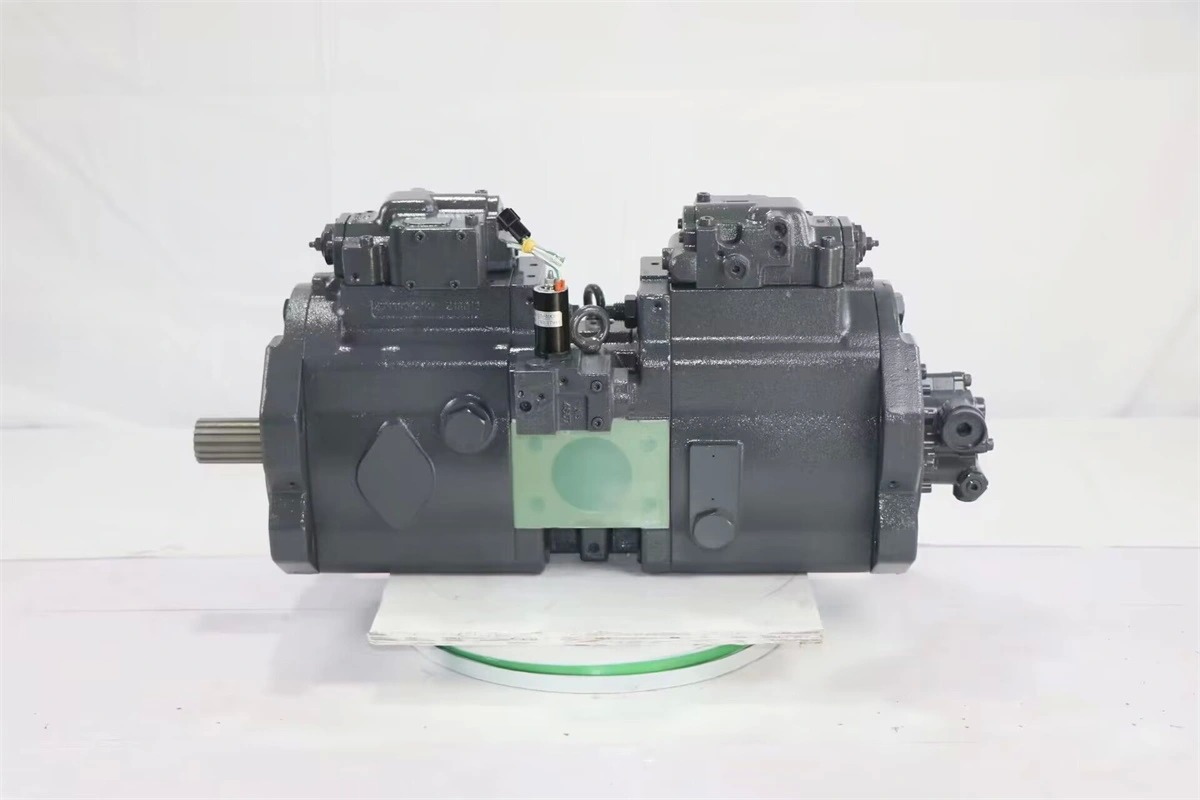

Excavadora Hyundai K5V160DT R330LC-9 bomba principal 31Q9-10080 conjunto de bomba hidráulica

La bomba de pistones axiales con placa oscilante basculante es el caballo de batalla indiscutible para los circuitos hidráulicos primarios en las excavadoras modernas. Su principio fundamental implica múltiples pistones dispuestos axialmente (paralelos al eje de transmisión) dentro de un bloque de cilindros giratorio. Cada pistón presenta una zapata deslizante que se desliza sobre una placa oscilante no giratoria en ángulo con respecto al eje del eje de transmisión.

A medida que el bloque de cilindros gira, los pistones se mueven alternativamente dentro de sus orificios: moviéndose hacia afuera durante la media rotación donde aumenta la distancia de la placa oscilante (carrera de succión, extrayendo fluido del puerto de entrada) y siendo forzados hacia adentro durante la mitad de rotación opuesta donde la distancia disminuye (carrera de descarga, presurizando el fluido hacia el puerto de salida).

El elemento estructural crítico para el desplazamiento variable es el ángulo ajustable de la placa oscilante. Al cambiar este ángulo (típicamente a través de un servopistón hidráulico controlado por el operador o la electrónica de la máquina), se altera la longitud de la carrera de los pistones. Un ángulo mayor aumenta la carrera del pistón y, por lo tanto, el desplazamiento de la bomba (caudal), mientras que un ángulo cero da como resultado un desplazamiento cero.

Los componentes estructurales clave incluyen:

• Eje de transmisión
• Bloque de cilindros giratorio con orificios de pistón de precisión
• Pistones con zapatas
• Placa oscilante con mecanismo de inclinación
• Placa de válvula (estacionaria, con puertos en forma de riñón para entrada/salida)
• Carcasa robusta

En las excavadoras, este diseño ofrece una eficiencia excepcional en una amplia gama de funcionamiento, un control preciso del flujo esencial para una operación multifunción coordinada y capacidades de alta presión necesarias para las fuerzas de excavación. Su capacidad para variar instantáneamente el flujo de cero a máximo según la demanda es fundamental para una gestión eficiente de la energía de la excavadora.
