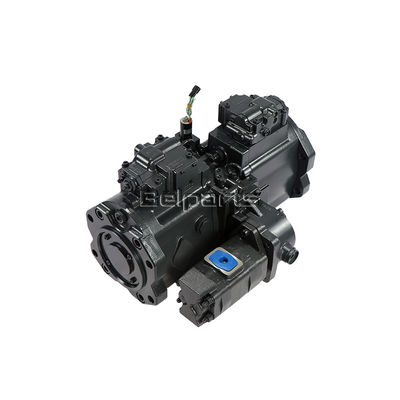

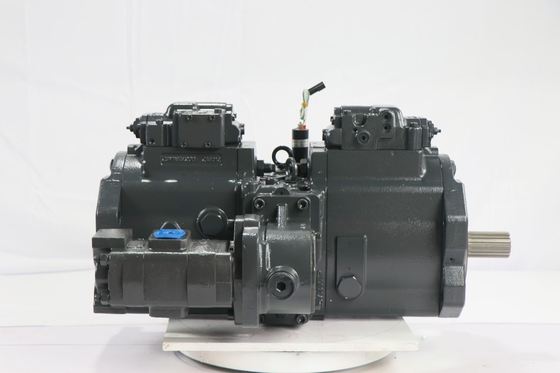

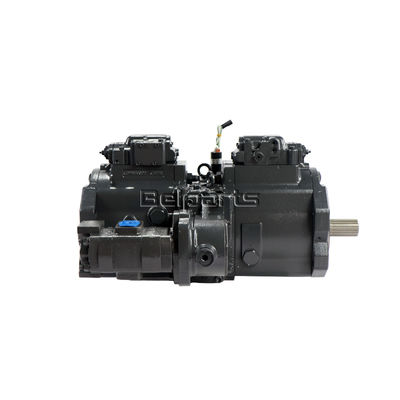

Excavadora Volvo K3V180DTP-9N(TDP) EC360 SA 7220-00700 bomba principal hidráulica repuestos nuevos

La bomba de pistones axiales con plato oscilante es el caballo de batalla indiscutible para los circuitos hidráulicos primarios en las excavadoras modernas. Su principio fundamental implica múltiples pistones dispuestos axialmente (paralelos al eje de transmisión) dentro de un bloque de cilindros giratorio. Cada pistón presenta una zapata deslizante que se desliza sobre un plato oscilante no giratorio inclinado con respecto al eje del eje de transmisión.

A medida que el bloque de cilindros gira, los pistones se mueven alternativamente dentro de sus orificios: moviéndose hacia afuera durante la media rotación donde aumenta la distancia del plato oscilante (carrera de succión, extrayendo fluido del puerto de entrada) y siendo forzados hacia adentro durante la mitad de rotación opuesta donde la distancia disminuye (carrera de descarga, presurizando el fluido hacia el puerto de salida).

El elemento estructural crítico para el desplazamiento variable es el ángulo ajustable del plato oscilante. Al cambiar este ángulo (típicamente a través de un servopistón hidráulico controlado por el operador o la electrónica de la máquina), se altera la longitud de la carrera de los pistones. Un ángulo mayor aumenta la carrera del pistón y, por lo tanto, el desplazamiento de la bomba (caudal), mientras que un ángulo cero da como resultado un desplazamiento cero.

Los componentes estructurales clave incluyen el eje de transmisión, el bloque de cilindros giratorio con orificios de pistón de precisión, los pistones con zapatas, el plato oscilante con mecanismo de inclinación, la placa de válvulas (estacionaria, con puertos en forma de riñón para entrada/salida) y una carcasa robusta. En las excavadoras, este diseño ofrece una eficiencia excepcional en una amplia gama de funcionamiento, un control preciso del flujo esencial para la operación multifunción coordinada y capacidades de alta presión necesarias para las fuerzas de excavación. Su capacidad para variar instantáneamente el flujo de cero a máximo según la demanda es fundamental para la gestión eficiente de la energía de la excavadora.
